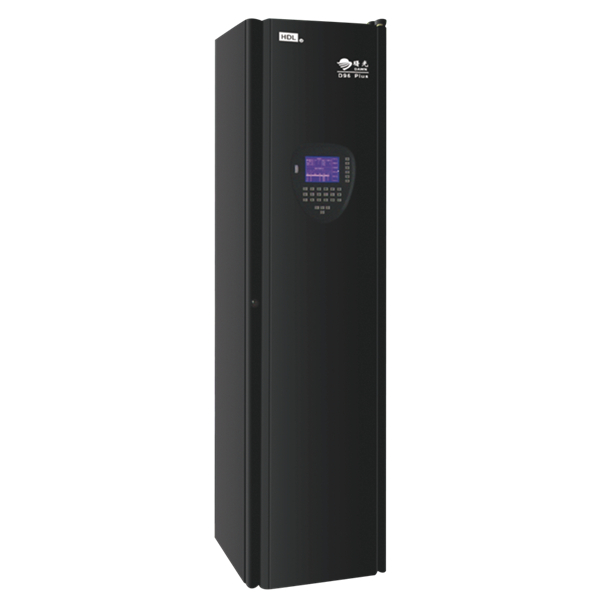

HDL-D96 Plus网络调光立柜

型号：HDL-D96 Plus

HDL-“曙光”光纤网络调光立柜是世界上最早应用光纤控制技术和网络控制技术的固定式调光器，同时也是世界上最早实现在一个柜体内能够支持调光/直通两用模块、调光模块、继电器模块三种功率输出模块同时工作的的固定式调光器。

1
产品优势：
HDL-“曙光”光纤网络调光立柜是世界上最早应用光纤控制技术和网络控制技术的固定式调光器，同时也是世界上最早实现在一个柜体内能够支持调光/直通两用模块、调光模块、继电器模块三种功率输出模块同时工作的的固定式调光器。
可以接受多达2个DMX、2个网络DMX设备的控制信号，还能够向网络系统报告三相电流和三相电压、风机运行状态以及各回路参数（如输出电流、电压、温度和开关状态等）的实时数据，以便系统实现实时运行状态监测。另一方面它还可以同时接受多个远程监控设备对它的监测和工作状态设置（如控制回路预热值、调光曲线选择和IP地址等）。
光纤网络接口、智能化动态预热、三重保护4096级精度触发、超大功率输出、无限条用户可编程的调光曲线和自动电压补偿等等卓越功能构成了“曙光”光纤网络调光立柜作为新一代调光产品的新亮点。



功能说明：

人性化大屏幕LCD中英文显示，中英文操作界面
自定义开机LOGO；
内置现场调光台功能
可选调光/直通两用模块/正弦波调光模块/调光模块/继电器模块
可选调光曲线包括机内固化10条和用户自定义曲线，特有的2平方、3平方调光曲线，非常适合戏剧、话剧表演。
可设置回路开关水平值（调光曲线为C0时有效），范围1～99％
可设置回路最大输出水平，将最大输出限定在设置值
内置嵌入式以太网络控制器
支持IEEE 802.3-10BT，同一条网络线传输控制信号和反馈信号
网络DMX支持HDL-NET、ArtNet、ACN协议
双DMX512信号输入口、Ethernet输入口
支持网络远程设置和集中监控; 多台监控设备可同时在网络中的任何地点同时管理和控制网络中的调光柜；
具有负载记录功能，能准确测试出每路负载的实际功率消耗；
具有工作状态信息反馈输出功能，可监控每台立柜中的每路调光器模块工作状态；
具有本机现场调光功能，实现对光、紧急调光；
当所有控制信号中断时，调光柜可以瞬间保持最后一场信息；多台监控设备可同时在网络中的任何地点同时管理和控制网络中的调光柜
具有远程场景调用功能。在调光台失效时，只要轻轻一按(场灯的触摸屏、控制面板、红外遥控器、无线遥控器)，可快速调用现场所有调光立柜预设的应急备份场景(99场景内)。
动态预热（防点控烧灯泡）
具有电压自动补偿功能，当输入电源电压在180-240之间变化时，输出电压不变，确保灯的亮度保持不变；
具有设备开机负载自动测试功能，能准确测试出负载的状况如：开路、短路；
三相平衡检测
立柜设两个高精度数字触发模块，每个模块都能独立工作，两者互为热备份并实现无间断切换
数字控制，调光一致性好，使用中无须调整各参数
高效抑制电感，双DMX输入热备份
立柜散热采用平行多风机智能调速控制
96/72/48路输出，每路最大输出6kW（根据功率模块而定）
HTP、优先级信号处理
带漏电保护功能
拔模块前自动断电
电流上升时间≥400us


选配模块：
HDL-调光/直通两用模块(曙光选配)
Reporting功能，实时报告回路电流、空开状态
高速短路保护功能，过载保护功能
使用可靠的继电器，开关次数超过7万次
开关控制，对视频、音频无干扰
3KW功率输出/路

两个独立输出回路，调光与直通通过软件自动切换

自动拔出断路功能，保障人员，设备安全（订制）


HDL-调光模块(曙光选配)
Reporting功能，实时报告回路亮度、回路电流等参数及空开状态
高速短路保护功能，过载保护功能
使用高效滤波电感，对视频、音频干扰较小
6KW功率输出/路
2个独立输出回路

自动拔出断路功能，保障人员，设备安全（订制）


HDL-继电器直通模块(曙光选配)
Reporting功能，实时报告回路电流、空开状态
高速短路保护功能，过载保护功能
使用可靠的继电器，开关次数超过7万次
开关控制，对视频、音频无干扰
3KW功率输出/路

2个独立输出回路

自动拔出断路功能，保障人员，设备安全（订制）

性能参数

输入电源：380V 三相五线
调光范围：0.4~100％
调光精度：4000级
Q场：99
输出功率：根据输出模块而定
传输接口：光纤、网络、DMX

电缆规格

D96 4×185mm²＋1×150mm²以上铜电缆

包装规格

产品型号：HDL-D96 Plus
包装尺寸：650mm×750mm×2300mm(长x宽x高)
产品尺寸：520mm×600mm×2072mm(长x宽x高)
毛 重：270kg
净 重：220kg
