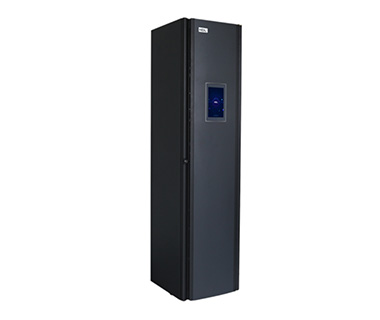

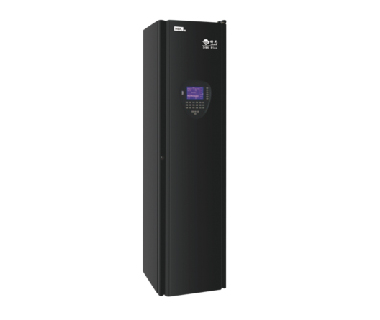

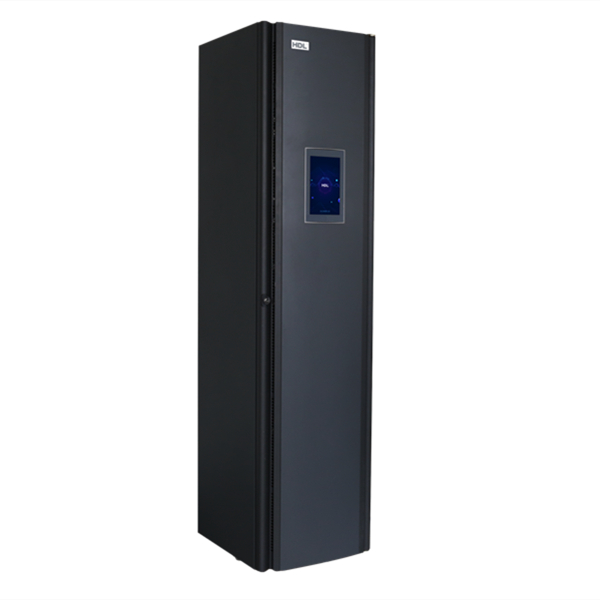

HDL-E96PLUS 灯光智能控制柜

型号:HDL-E96 plus

HDL-E96 plus
HDL-E96 plus2

人性化的大负荷电缆接线端设计,接触面更宽,接线便捷更安全可靠
十寸触摸屏系统,真彩显示,支持触摸输入,人性化中英文操作界面
自定义开机LOGO;
可选调光直通两用模块/正弦波调光模块/调光模块/继电器模块
可选调光曲线包括机内固化10条和用户自定义曲线,特有的2平方、3平方调光曲线,非常适合戏剧、话剧表演。
可设置回路开关水平值(调光曲线为C0时有效),范围1~99%
可设置回路最大输出水平,将最大输出限定在设置值
电流上升时间≥400us
内置嵌入式以太网络控制器
支持IEEE 802.3-10BT

支持TCP/IP协议,可以兼容第三方管理平台或者第三方中控系统,如1.支持BUS总线控制;2.支持无线ZigBee信号和RS232串口信号控制;3.支持ARTNET-RDM信号的管理等
同一条网络线传输控制信号和反馈信号
支持网络远程设置和集中监控; 多台监控设备可同时在网络中的任何地点同时管理和控制网络中的调光柜;
具有RJ45及DMX接口,能够同时接收两路以上标准DMX信号和两路以上由网络传输的“DMX信号,即共可接收四个以上调光台的控制信号;双DMX512、双网络DMX输入控制,确保系统的可靠性;
可以4个控制台同时控制;
具有负载记录功能,能准确测试出每路负载的实际功率消耗;
具有反馈功能,可监控每台立柜中的每路模块工作状态;
具有本机现场调光功能,实现对光、紧急调光;
当所有控制信号中断时,智能灯光控制柜可以瞬间保持最后一场信息;
多台监控设备可同时在网络中的任何地点同时管理和控制网络中的立柜
支持远程控制调用功能。如场灯的触摸屏、控制面板、APP)
动态预热(防点控烧灯泡)
具有电压自动补偿功能,当输入电源电压在180-240之间变化时,输出电压不变,确保灯的亮度保持不变;
具有设备开机负载自动测试功能,能准确测试出负载的状况如:开路、短路;

获国际权威认证机构 CE 认证和行业机构检测报告

三相平衡检测
带漏电保护功能
拔模块前自动断电
立柜设AB两个高精度数字主控板,每块板都能独立工作,两者互为热备份并实现无间断切换
双备份电源系统:具备电源报警和电源的自动互切换功能
DMX信号输入采用光耦隔离,安全性高

立柜散热采用平行多风机智能调速控制
柜体材料选用特殊型材钢,特点是强度高,经久耐用,具很强的抗震性、抗风蚀性,并持久不会褪色;
人性化接
线端子设计,无需特殊工具,方便接线安装,美观大方。
96/72路输出,每路最大输出6kW(根据功率模块而定)
HTP、优先级信号处理,支持Art-Net和ACN,Hdl-Net,dmx,网络485协议、支持标准的双向RDM协议

具有应急调光、“ 场” 编辑、后备场景记录、编辑、回放功能,场景≥ 99

远程反馈、远程PC设置功能:远程监控大柜运行信息(电流、温度、输出数据、开关状态等)及大柜初始化、恢复出厂默认值、工作方式。调光设置、网络协议、预热值等主要参数可以在远程PC端设置。

智能识别阻性负载、非阻性负载,从而切换相应的工作模式(非阻性负载为过零触发模式)

柜号及DMX起始地址可根据使用要求任意设置

单元模组具有远程设置继电器开和关功能,同时具有手动紧急控制模组开和关功能,开关状态具有LED 指示灯显示


输入电源:380V 三相五线
调光范围:0.4~100%
调光精度:4096级
Q场:99
输出功率:根据输出模块而定
传输接口:光纤、网络、DMX

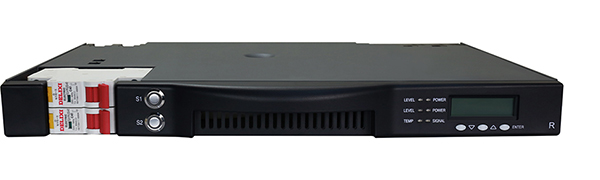

HDL-ERM继电器模组

HDL-ERM继电器模组通信采用了双向通道通信方式,模组的管理是通过E96柜体上的触摸屏进行设置和管理,也支持演出安全管理

软件进行远程管理设置。模组也带有液晶屏和操作按键,可以在液晶屏上查看和设置地址码、查看温度、查看电流、查看应急模式

的开与关状态(并可设置开和关)、查看负载设备类型,查看工作模式。


1、继电器直通模组带两路继电器输出每路最大功率6000W;
2、每个模组分别带有两个DMX地址码由柜体AB主板驱动控制;

3、带有两个1P漏电空气开关C32+N、1个液晶显示屏和3个操作按钮、 两个物理复位按钮控制继电器(带状态指示灯);

4、在应急模式下柜体的AB主板失去联系或者中断的情况下,可以直接手动开启模组应急模式,可通过A口DMX信号对模

组进行独立控制,DMX不用经过柜体AB主板;应急模式关闭的时候只接收AB主板的控制信号;

5、模组带有温度采样探测,并反馈温度值到AB主板进行风机逻辑联动和指示灯超温报警,可以在柜体触摸屏设置温度报警级别。
6、负载识别:模组可以识别负载设备是属于调光/开关,可在显示屏上查看负载类型;
7、继电器带过零保护功能
8、模组带电流、电压、温度信息采集;
9、带手动开关继电器



HDL-EDM调光与继电器两用模组
HDL-EDM调光与继电器两用模组通信采用了双向通道通信方式,模组的管理是通过E96柜体上的触摸屏进行设置和管理,也支持演出安全

管理软件进行远程管理设置。模组也带有液晶屏和操作按键,可以在液晶屏上查看和设置地址码、查看温度、查看电流、查看应急模式

的开与关状态(并可设置开和关)、查看负载设备类型,查看工作模式调光还是直通。



1、调光与继电器两用模组存储有11条调光曲线库其中包含C0是继电器模式,C1到C10是调光曲线,用户通过触摸屏对调光曲线选择通过

AB主板将调光曲线号下载到模组;柜体的AB主板存储多条调光曲线或者自定义曲线修改后可以下载到模组上进行调光曲线库更新;

2、带有两个1P漏电空气开关C32+N、1个液晶显示屏和3个操作按钮、 两个物理复位按钮控制继电器(带状态指示灯);
3、调 光 与 继 电 器 两 用 模 组 由 两 路 可 控 硅 调 光 每 路 输 出 功 率 最 大6000W;带两路继电器直通输出每路最大功率6000W;
4、每个模组分别带有两个DMX地址码由柜体AB主板驱动进行控制;

5、在应急模式下柜体的AB主板失去联系或者中断的情况下,可以直接手动开启模组应急模式,可通过A口DMX信号对模组进行独立控制,

DMX不用经过柜体AB主板;应急模式关闭的时候只接收AB主板的控制信号;

6、模组带有温度采样探测,并反馈温度值到AB主板进行风机逻辑联动和指示灯超温报警,可以在柜体触摸屏设置温度报警级别。
7、负载识别:模组可以识别负载设备是属于调光/开关,可在显示屏上查看负载类型;
8、模组带电流、电压、温度信息采集;
9、带手动开关继电器
