贵阳市北供电局综合调度楼夜景亮化照明控制系统工程解决方案

一、工程概况

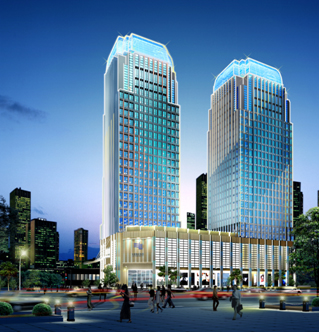

　　贵阳市北供电局综合调度楼位于市中华北路六广门十字路口交汇处，它是一位多功能性的电力综合调度大楼，是贵阳市电力运行调度的中枢工程，承担着综合电力调度、运行、转并的重要功能。同时，作为贵阳市的景观工程楼宇，亦成为本市名片式建筑，成为一道城市景观的亮丽风景。

　　一个绚丽的建筑物景观照明效果和先进的照明控制系统能提升建筑的文化品位，美化城市环境，以表现繁华璀璨的新城市形象。成功的照明设计要求其设计能够紧紧跟上现代建筑发展的节奏。因此，其灯光规划设计的品位直接影响到现代建筑的社会效益及经济效益。现代建筑作为城市精神文明的凝聚与具体表现形式，折射出现代化新城市的文化品位。这一目标的实现，将有助于夜间城市形象的进一步完善。

二、系统设计原则

1、 设计原则

　　作为智能控制设备的供应商，应根据建筑物的规模、使用功能、使用对象和管理要求等因素综合考虑，做出合理的、适应特定工程使用和管理需要的针对性设计。同样地，智能照明控制系统的设计也应遵循这一基本规律。

　　对于贵阳市北供电局综合调度楼夜景亮化控制系统，我们确立了“安全可靠、技术先进、经济合理、自动化程度高、维护管理方便”的设计目标，为确保大桥的安全运行提供先进的技术手段。

● 　　先进性：系统设计采用先进的技术并经过工程证实成熟可靠的技术，且在今后若干年中技术继续处于领先地位，并随着科学技术的发展能不断升级；

●　　可靠性：确保系统在其生命周期内安全可靠运行；

●　　标准化与模块化：全部设计符合有关的国际标准、国家标准或部颁标准，软硬件设计全部采用模块化，方便系统扩展、运行维护和升级；

●　　可扩展性：随着现代化管理需求的增长，确保系统有足够的扩展能力；

●　　实用性：确保系统投入后能解决传统照明控制系统的主要问题，提高自动化水平，提高经济效益和社会效益；

●　　经济合理性：系统具有高的性能价格比和最低的生命周期成本；

●　　易用性和可维护性：系统使用方便，人机界面友好，维护简便；

●　　灵活性和开放性：系统具有足够的灵活性，以满足各种各样的特殊需求，开放性保证可与各种其他厂商生产的智能设备进行接口；

●　　安全性：确保系统安全可靠运行，防止人为误操作和外来干扰影响本系统安全。
2、 系统设计要求
　　除了常规性方案设计原则外，本技术方案设计根据大楼对智能控制系统的具体要求，特别注意以下各方面细节：

●　　严格按照技术要求确定技术方案，选择完全满足要求的硬件体系和控制软件。

●　　根据大楼网络信息系统的建设情况，确保尽可能运用大楼网络系统的资源。

●　　保证照明控制系统和其他系统的有效集成，集中体现在前端智能控制模块的类似性和后台控制软件的统一性。


三、照明控制系统总体结构
　　整个大楼智能照明控制系统采用树状主干网子网的结构。每个子网中的相关控制设备通过一根HDL-BUS控制线联成一个子网，每个子网通过总线交换机转成TCP/IP网络信号后接入中央监控系统中的以太网交换机，组成一个完整的智能照明控制网络，实现整个大楼环境照明灯光的智能控制和自动管理。

　　设置中央控制室，在中央控制室中通过定时、控制面板、触摸屏、中央图形监控软件等技术手段可以对整个大楼的灯光进行监控。

　　展现现代建筑夜景工程作为城市夜景的重要部分，是提升城市文化品位的技术保证。灵活的照明控制系统，分状态的控制原理，可防止出现节日亮丽、平日无光的现象，力求高要求、高标准、高品位。

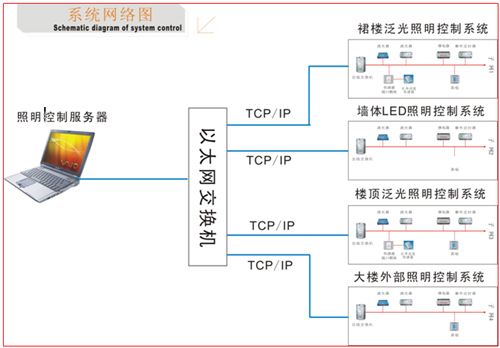

系统网络结构图如下图所示：

四、智能照明控制及监控系统技术方案

1、总控制室：

　　通过设在中央监控室内的照明控制服务器可以对整个泛光进行控制和监控，系统的所有功能均可在服务器上实现。根据不同场合的要求，即平时照明状态、平时省电照明状态和节假日照明状态的不同要求，设置不同的场景组合，只需转换一个开关即可实现。

　　通过总控制室内的事件定时器可以对整个大楼的照明根据天文时钟来实现照明效果的自动运行，大大提升了管理水平。事件定时器在服务器关机的时候依然可以控制灯照明回路的工作状态，紧急情况下还可以用监控室内的7寸真彩触摸屏，直接对整个大楼的照明回路进行控制。

　　通过总控制室内的中央图形监控软件可以监测整个灯光控制系统的实时运行状态（各个照明回路的开关状态、用电量、系统检测等）。

2、裙楼照明控制系统

　　裙楼照明控制系统主要是对具有DMX信号的LED幻彩灯管和LED投光灯的动态效果控制。DMX效果控制则由服务器控制网络上的DMX控制器，再由DMX512信号通过每个LED的DMX接口实现对灯具效果的控制。

　　通过DMX同步表演控制器可以实现对裙楼LED的变化实现多种组合变幻，可以产生99种动态的变化效果，如流水、追逐、跳跃、闪烁等不同的色彩之间的变化，给大楼的夜景照明增添更绚丽的亮点。

3、楼顶泛光照明控制系统

　　通过智能开关模块实现对楼顶泛光照明的控制，可以组合多种灯光场景模式。通过智能开关模块，按照回路配置与时段的合理搭配，创造出丰富多彩的变幻效果，一改以往泛光照明一成不变的单一面孔而变成光效演示。编制照明控制程序时，可依据不同日期、不同时段的需要，决定开灯的数量，即丰富了照明效果，又避免了不必要的能源浪费，延长灯具寿命，降低灯具维护成本和泛光照明运行成本，大大提高照明经济性。
4、外墙体LED照明控制系统
　　墙体照明是整个大楼照明亮化的重点，创造一个绚丽多彩的效果将会给整个大楼注入生命，增添大楼的活力。

　　通过VIDOPALY DMX表演控制记录器实现对墙体LED的控制，可以实现整个墙体的灯光进行多种变化效果。通过闪烁变幻的红、黄、蓝等灯光组合更是鲜艳夺目，将呈现出色彩斑斓如诗如画的梦幻佳境。

　　同时还可以随时根据业主的需求改动灯光变化的效果，只要将所需要的动画效果下载到VIDOPALY DMX表演控制记录器中，控制器通过定时自动或手动播放动画效果，不需要烦琐的编制程序。同时下载完成后可以脱机运行。可以主从备份，确保系统稳定可靠运行。

5、大楼外部环境灯光控制系统
　　通过智能开关模块接入外部环境灯光控制系统，同时可接入总控系统，实现定时控制。

五、系统设计优势
1）、HDL-Bus系统通过软件编程实现双控、多点控制、区域控制等功能时非常简单，简化了设计。
2）、硬件结构灵活，软件可编程，以节省投资成本和维修运行费用，提高投资回报率。
3）、系统内各单元的控制信息独立存储，不会因为系统中某个单元故障而使系统瘫痪。存储的信息具有停后不丢失数据功能，在恢复供电时，系统会自动恢复到停电前的工作状态。
5）、 HDL-Bus系统所有元件连成网络 ，可根据需要随时修改照明布局而无须改动线路，减小了施工难度，缩短安装工期。
6）、 HDL-Bus系统控制信号通过特定的方式按照时间顺序列队在总线上打包传送，抗干扰能力强，工作可靠性高。
7）、系统配置灵活，需要增加控制开关或输出继电器时可以并入原有的网络运行。
8）、控制回路与负载分离，控制回路的工作电压为安全电压DC24V，即使开关面板意外漏电，也能确保人身安全。
9）、HDL-Bus系统利用弱电信号控制强电回路，因此可以通过计算机实现实时监控等复杂的功能。
10）、HDL-Bus系统开发出了功能强大的接口软件，能方便的与其他系统集成。
11）、布线简单，维护方便:
　　照明线路设计简单，系统安装方便，操作维护容易。根据环境及用户需求的变化，只需做软件修改设置或少量线路改造，就可以实现照明布局分布式控制系统改变和功能扩充。由于采用的以太网传输，一条 (网线)传输所有控制、设置和监测信号,节省布线费用。
12）、扩充变更容易：
　　为将来各种系统扩充和综合管理做基础。可以适应各种设备联入、DMX、LED、BA系统的接入。
13）、远程设置:
所有网络灯光设备可以接受网络远程设置、调用，大大减轻劳动强度 。
14）、网络监测:
方便监测整个灯光控制系统的实时运行状态（开关状态、用电量、系统检测。。。。） 同时也可检测其他用电设备，方便管理。
15）、网络数据:
●　　自动记录和开发利用整个灯光控制系统的使用历史资料。通过总服务器上的仿真照明灯具的布置情况，显示各灯组的开灯模式和开/关状态；灯具启动时间累计记录，自动灯具使用寿命统计。
●　　系统控制线采用485工业总线结构，可随时对控制管理的灯具方便地扩容。
●　　系统设有手动面板控制开关，以便必要时对各灯组的开、关进行手动操作。
●　　系统具备网络功能，授权情况下可实施网络远端控制，以提高综合管理水平。
