对于光路、回路和配线的浅析

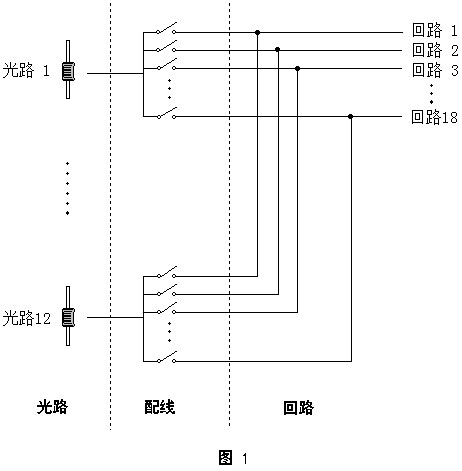

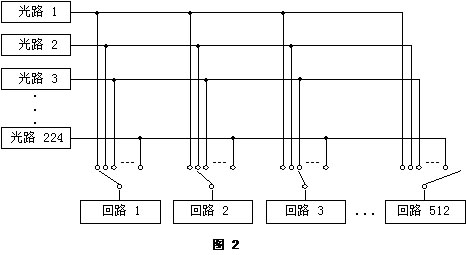

   在上图中，任一光路可控制任一回路输出，或它们的组合，例如光路1可控制回路18的电压，或控制1到18路的输出电压。反过来也一样，任一回路可受控于任一光路或它们的组合。图2为电脑调光台的配线示意图：（224光路/512回路）

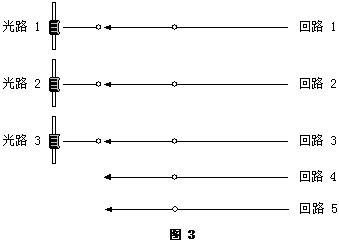

    在此图中。任一光路通过配线可控制任一回路或回路组合，但同一回路不能同时受控于两个或两个以上光路，例如将回路2配到光路1，那光路1将同时控制回路1和2，但回路2与光路2原来的联系将自动中断，即回路2将不再受光路2控制，同时此图中的配线状态是1对1配线，即1 by 1 。什么是1对1配线？任一回路与序号相同的光路配线，剩下的回路将处于挂起状态。例如此图3中光路1配回路1，光路2配回路2，光路3配回路3，回路4和5处于挂起状态。一般电脑调光台在总清除后，将回复到1对1配线状态，如Strand 系列调光台，HDL和谐系列调光台。也有个别品牌或个别型号的调光台例外，如Q12、Q24、珍珠2000等。

    光路是衡量调光台容量大小的最重要参数，而不是回路。通常120路（以下不作声明时，路将指光路）以下的调光台都属于小型调光台。120路至1024路属于中型调光台，1024光路以上属大型调光台。例如某种型号的调光台仅有24光路，却能控制512回路（例如HDL-2013），它还是属于小型调光台。2011和谐调光台虽然也有2048回路，512光路，但也属于中型调光台。2011H和谐调光台虽然也和2011一样是2048回路，但光路是2048，比2011多了好几倍，属于大型调光台，价格也比前者贵。值得注意的是有些公司在介绍产品的资料上，往往只注明回路数，或者干脆把回路标注成光路，用户在选择调光台时应予以注意。

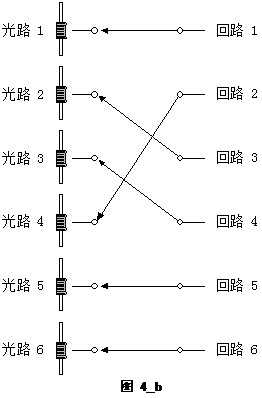

   光路多与少对操作有什么影响呢？回路数一样，光路不一样的两个调光台，哪个更好用呢?假设有两台回路数一样，但光路数不同的调光台，其中一台为3光路，6回路，图4_a为该调光台示意图。另一台为6光路，6回路，图4_b为该调光台示意图。

     由图4_a所示可知，回路1、3配接到光路1，回路2、4配接到光路2，回路5、6配接到光路3。由于配接到同一光路的所有回路的亮度值一样，因此实际上3光路、6回路的调光台同时最多只能调出3种亮度。由此类推， 6光路、6回路的调光台同时最多可调出6种亮度，见图4_b。如果把调光台看作是灯光设计师手中的调色板，则a调光台只能调出3种色调，而b调光台可调出多达6种色调。相对a 调光台，b 调光台更能增添舞台的色彩，更细腻地勾画人物景观，使舞台效果更加亮丽。
