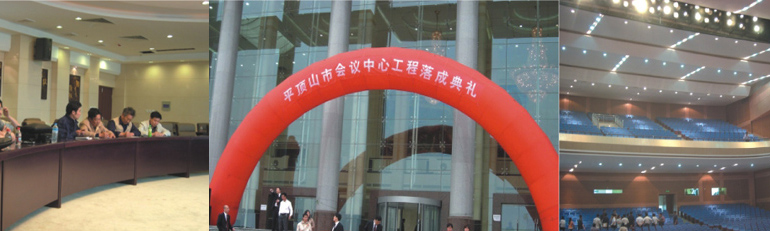

河南省平顶山市会议中心


河南平顶山市会议中心位于平顶山市委、市政府办公大楼西侧，占地54亩，于2006年4月10日正式开工建设，总投资9000多万元，主体为4层框架结构，建筑面积17000平方米，是一个集会议、办公、报告、演出为一体的综合性政治活动场所。会议中心由观众厅、会议区、办公区、舞台及演员活动区4部分组成，观众厅可容纳1688人，会议区由12个小会议室组成，舞台可升降。整个建筑设计理念先进，设备一流。

　　

设计中，灯光网络系统信号采用双向以太网与DMX网络和传统单向的DMX512信号相结合的控制，整个控制系统严格遵循TCP/IP通讯协议及USITT DMX512/1990，并符合ACN通讯协议。 网络控制系统采用以光纤作主干道进行远距离网络传输，和DMX作辅助网络传输控制，灯光网络控制系统也就是说在本系统所选配的主要灯光设备（如调光台、调光器）中同时具有DMX和ACN标准网络接口。DMX-512标准协议主要保证灯光设备之间的控制信号稳定可靠地传递，而ACN标准协议是在保证控制信号稳定可靠地传递的前提下，稳定可靠地双向传递系统中大量其它监测、相互通讯和反馈TCP/IP协议信号。它允许不同厂家的灯光控制设备间能够相互通讯和操作，它将在灯光系统的技术管理、业务管理和安全管理发挥极其重要的作用。这相当于在会议中心“搭建”了一个千兆级的“四通八达的信息高速公路通信平台” 为日后会议中心灯光控制系统的扩展和升级以及实现多网合一打下雄厚的基础。

　　

灯光网络控制信号网络工作站设计灯光控制室和调光硅柜2套，工作站光纤输出以星型分布，由灯光控制室工作输出至网络站位。

　　

1套网络工作站设置于灯光控制室作为总控制站，从总控制站输出若干对光纤分别到所有面、耳光、硅柜室网络工作站,另从总控制室工作站输出A、B两条DMX信号控制至光纤全数字智能化硅柜，整个调光控制系统就具有光纤和DMX并行信号传输，当光纤传输万一发生故障时，可紧急起动于DMX512传输信号,以保证主控制信号的输出和接收万无一失。

　　

另1套网络工作站设置于调光硅柜室，从工作站输出若干对光纤分别到栅顶、舞台地面、天桥备用等，整套网络中可在任一工作站连接点，方便用户在舞台任意空间的使用网络控制设备来操作舞台灯光设备； 操作起来更加得心应手，大大节省用户在装台过程中的人力和时间。

　　

灯光控制信号通过交换机分布以太网节点，数据传输介质采用光纤以太网信号；通过DMX终端节点实现以太网控制信号与DMX信号的相互转换并能对网络中各个信息节点统一配置、修改。

　　

综合兼顾了系统的先进性、超前性、综合性价比、实用性、可扩展性，结合国内外最新的会议中心灯光系统的经验，与结构、电气等专业协调配合，为河南平顶山市会议中心提供一个切实可行的灯光网络系统。
