河东名人山庄智能照明控制系统及智能多媒体表演系统应用

       河东名人山庄的智能照明控制系统与智能多媒体表演系统是一个多系统组合的大型“声光电”同步自动化控制系统，系统包括了路灯自动化控制系统、自动喷灌系统、喷泉控制系统、冷雾控制系统与及将舞台中的灯具（摇头电脑灯、换色灯）与户外灯具（全天候换色灯）等组合成一个集可以正常照明也可以参与多媒体表演的系统。该系统除了可使用电脑控制外，还可以用HDL-BUS面板和手机短信控制。

系统的组成
智能控制系统：
采用HDL-BUS的设备，HDL-MC48IP 48路场景控制主机、 HDL-MD0602N智能调光模块、HDL-MR0610N智能开关模块、 HDL-MC240-DMX表演控制器、HDL-MP8RM多功能面板、 HDL-MS01多功能传感器输入模块。
控制对象：
1.冷雾机 　2.音乐喷泉
3.光亮泉　 4.涌泉
5.LED灯　　6.水底射灯（50W/12V）
7.水底碟形灯（100W/24V）
8.摇头电脑灯（575W/220V）
9.摇头换色电脑灯（250W/220V）
10.户外CMY换色灯（400W/220V）
11.PAR38灯（100W/220V）
12.喷火机　 13.二氧化碳机
14.雪花机
设备的安装与应用
　　所有的控制设备采用分布式安装，在预定的位置安装防水电箱，每个防水箱为一个独立的单元，通过TCP/IP或485总线进行通信。

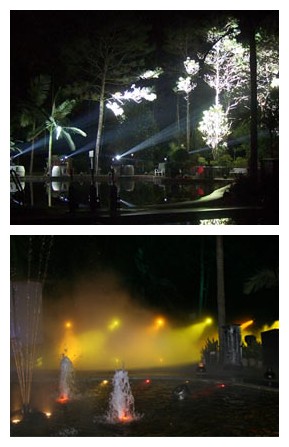

1.路灯、树景照明系统：
PAR38灯的主要功能是用于路灯的照明和树景的照明。

　　树景的照明的主要定位并不是每天都会开启，而是根据实际需要才开启，所以我们把它定义为人工管理的范畴内，通过管理人员对其进行人工控制。

　　路灯照明采用红外对射感应器自动控制，而红外感应器又受光感控制，当白天时所有的红外感应器不起作用，在傍晚或天气达到需要照明时红外感应器自动动作。不需要人工干预。进入红外感应器

动作模式时两个区域只有一到两个路灯保持35%的亮度，当有人来时路灯渐亮，人离开时路灯渐灭。从而达到节能，自动控制的目的。

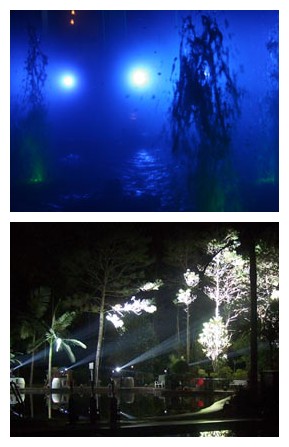

2.表演系统
　　表演系统是由多个子系统组成，可通过多媒体控制软件对HDL-BUS设备控制，达到声光电同步的效果。也可以通过面板控制和短信控制。可用序列对场景进行不同的组合，如喷泉自动运行场景，冷雾

定时开关、雪花机定时开关等序列效果。

结束语

　　采用智能照明表演控制系统，不仅满足了山庄的复杂多变的灯光变化，从管理和维护上也实现了整个照明的智能化要求，同时还将舞台灯光效果应用于环境照明，具有实际意义。
