北京规划展览馆艺术灯光自动演示系统解决方案

一．概述：

　　北京城市规划展览馆位于前门东大街老北京火车站东侧，集中浓缩了首都城市规划建设的过去、现在和未来。展馆分四层，建筑面积约1.6万平方米，展示面积约8000平方米。展示内容包括北京古城变迁展区，北京历史文化名城保护展区，北京历次总体规划介绍以及商务中心区、奥运中心区等功能区规划建设展区。

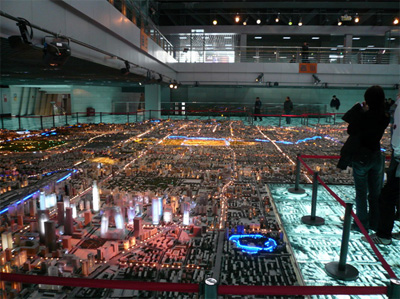

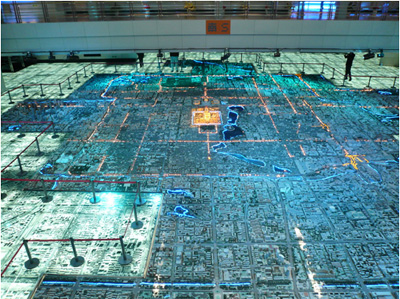

　　其中北京城市规划模型(三层东区)则是馆内最大的亮点之一， 它是按照1:750比例制作，总面积达1300平方米，模型面积302平方米，周边满铺同比例正摄影像图灯箱片近1000平方米。该区域浓缩复制北京现代城市全貌，用以展示历史文化名城的古老风韵和未来北京的现代化风采，是目前世界上最大的城市实景规划模型之一。其多媒体声、光、电同步演示系统，更带给观众耳目一新的感觉。管理员只需轻轻点动触摸屏，观众便可通过自动解说配合逼真的建筑模型和特效的舞台灯光了解北京悠久的建城、建都史，北京城历次总体规划介绍以及商务中心区、奥运中心区等。
　　控制设备是演示系统的核心部分，它需同时满足多媒体声、光、电联动的各种要求。北京城市规划展览馆自动演示系统选用的主要控制设备—HDL-BUS多媒体智能环境艺术灯光控制系统由广州河东电子有限公司研制生产、安装调试。
本文简述北京城市规划展览馆自动演示系统的系统需求、系统解决方案、控制设备系统构成原理及相关问题,希望通过这个机会与更多业内人士一起关注和探讨日益兴旺的展览馆、博物馆及其它大型场馆智能照明及多媒体应用解决方案。



二、自动演示系统的功能需求
　　展区原有的灯光效果单一，无法充分衬托出北京城市规划建设的特点，自动讲解也是由CD机人工播放，这样造成灯光演示与解说不能同步。而且每次演示时需逐一开启各项控制设备，这种控制方式不仅浪费人力资源而且演示效果也不理想。此次该展区灯光系统升级改造，由国内资深专家进行设计，该方案在完整性、稳定性、多用途和展厅未来发展的前瞻性方面都做了充分考虑。
　　规划馆提供了两段时长为13分钟的中、英文解说，其中介绍了北京的建城建都史、文化中心、交通枢纽、城市规划等，主要表现北京3000多年的悠久历史和现代发展的趋势。根据灯光设计师的灯光场景要求，应用HDL-BUS智能环境艺术照明场景编辑软件进行所需灯光场景的编辑。灯光场景根据解说内容的变化进行同步变化，用特效灯光和色彩产生巨大的、生动的动态视觉冲击效果。整个演示程序的灯光场景分为元大都、文化中心、交通枢纽、奥运中心区、中关村、CBD、中轴线、长安街、二环路、地铁等。

自动解说时，电脑换色灯作为沙盘基础光以30秒为间隔，依次为品红、淡蓝、浅绿、深蓝而自动变化。每次变化时基础光渐灭渐亮、颜色一致，给观众宁静祥和的视觉氛围。
当解说到元大都时，基础光亮度为50%，成像灯以100%亮度的方形光束打到其所处位置上，利用有层次的灯光场景突出解说内容，吸引观众的目光。
　　当解说到文化中心时，基础光亮度为50%呈淡蓝色，数支成像灯以100%亮度的方形和圆形光束打到各所处位置上，介绍完毕时同步渐灭。

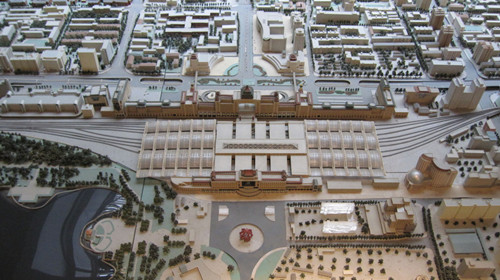

　　当解说到交通枢纽时，基础光亮度为30%呈浅绿色，数支成像灯以100%亮度的方形和圆形光束打到北京站、西客站、火车南站等所处位置上，各成像灯以一秒为间隔做渐明渐暗的动态效果。

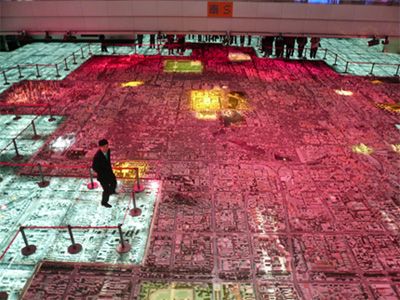

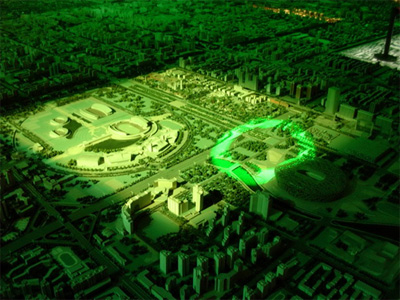

当解说到奥运中心区、中关村、CBD时，基础光亮度为30%呈品红色，数支成像灯以100%亮度的方形和圆形光束打到各所处位置上。此时三束激光以圆弧形光束动态配合，激光以字体和圆弧大小反复的变化突出其所在位置。

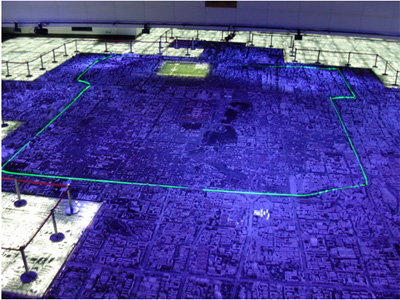

　　当解说到中轴线、长安街、二环路、地铁等主题时，基础光亮度为60%呈深蓝色，激光光束以来回跑动的方式打在其所处位置上，以强烈的动态效果展现给观众。
这段长达13分钟的演示只需轻点鼠标或按一下触摸屏就可以自动完成，演示程序也可以循环演示。当演示结束的时候，灯光场景自动恢复到基本照明场景，只开启少量的基本照明灯具。根据管理方的实际需要，我们配备了无线遥控设备，在特殊场合需要人工解说时可手持无线遥控器随意调取灯光场景，它不受障碍限制，有效控制距离为100米。

三、演示系统解决方案
　　北京城市规划模型是展馆为迎接奥运会而重点改造的一个展厅，在展示手段上，充分运用了现代灯光音响和多媒体计算机等高科技，除传统的模型内部灯光控制系统外，更侧重于整体灯光的动态渲染效果，将微观的城市模型以科技手法展示给观众。
        采用的灯具种类、功能及控制方式如下：
1200W电脑柔光换色灯，用于整个沙盘的基础光。系统硬件采用流动硅箱和HDL-MD240-DMX表演控制器（DMX512信号输出）进行控制。
　　750W成像灯,用于各建筑模型的面光，突出讲解主题。系统硬件采用流动硅箱和HDL-MD240-DMX表演控制器（DMX512信号输出）进行控制。
　　激光灯，利用动态光束表现交通枢纽的设计规划，并采用其字体光束的独有特性配合演示。系统硬件采用HDL-MD240-DMX表演控制器（DMX512信号输出）进行控制。
HDL的 MSHOW声光电同步控制软件，用来编辑音频、视频、灯光的同步演示。

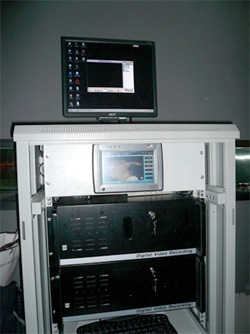

　　以上设备分别安装中央控制室的一个机柜内，触摸屏采用盒装方式安装在机柜上方，HDL-BUS环境艺术灯光系统硬件用一条DMX512信号连接机柜下内的硅箱，触摸屏、表演控制器通过以太网交换机与控制主机连接。

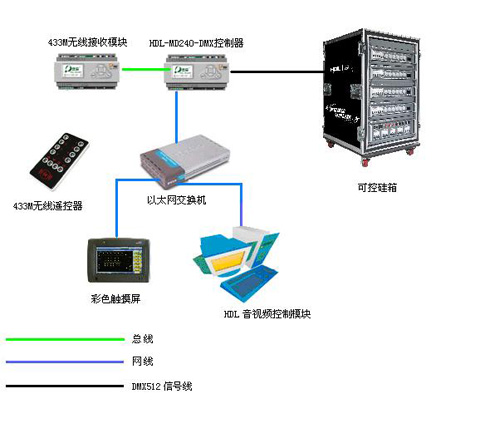

系统结构图如下所示：

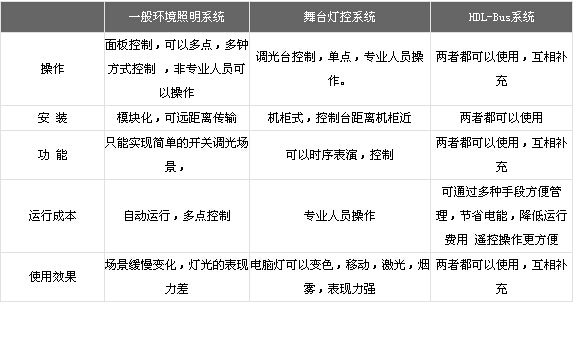

HDL方案比较(见下表)

四、 采用HDL-BUS智能环境艺术灯光系统的优越性
1、布线简单，维护方便。
      照明线路设计简单，系统安装方便，操作维护容易。根据环境及用户需求的变化，只需做软件修改设置或少量线路改造，就可以实现照明布局分布式控制系统改变和功能扩充。
2、 丰富多彩的艺术效果。
      实现多种照明效果多种照明控制方式，可以使展览馆、博物馆内的展示品具备多种艺术效果，为展示增色不少。动态色彩的光使整个展示场景更加生动，艺术性更强，给人丰富的视觉效果和美感。按其不同时间、不同用途、不同的效果，采用相应的预设置场景进行控制，可以达到丰富的艺术效果。
3、 管理维护方便。
     智能照明控制系统对照明的控制是以模块式的自动控制为主，手动控制为辅，照明预置场景的参数以数字式存储在控制面板中，这些信息的设置和更换十分方便，使照明管理和设备维护变得更加简单。同时整个演示程序也存储在控制主机上，当有游客进入时，讲解员可利用多种方式控制，演示程序将自动进入一个声光电同步的表演世界。

五、结束语
    北京市规划展览馆使用此套控制系统后，操作极其方便，以往需要多次才能完成的工作现在只需轻按一下无线遥控器或彩色触摸屏即可控制中文讲解、英文讲解和复杂的灯光场景切换。自动演示系统成功地将多媒体声、光、电演示技术、舞美艺术和展览馆艺术有机结合在一起。网络化、智能化同步的准确性、可靠性和操作的简便性是北京城市规划展览馆自动演示控制系统的亮点。
   “环境舞台化，舞台环境化！”在满足基本照明和节能的前提下，照明在未来的很多场所中要考虑到艺术化，同时要考虑到与AV系统和其它相关系统的同步联动，以创造完美的艺术照明氛围。近期，广州河东企业与国内一些知名厂商组成战略合作伙伴，正在把智能环境照明控制系统、AV控制系统、舞台照明控制系统、中央控制系统、舞台机械控制系统、音乐喷泉控制系统等组成一个“多网合一”的联动和管理平台，并拟定了不同控制系统之间的通信协议。
　随着社会经济和科技的不断发展，展览馆、博物馆和其它大型场馆的智能照明及多媒体应用解决方案越来越受到业主和设计师的重视。我们相信在不久的将来，一定会出现更多、更好的大型场馆智能照明及多媒体应用解决方案！
