贵州省人民大会堂

汇报人：河东企业执行董事/营销总监 朱桑

     首先感谢贵州省开发投资公司给我方参建贵州省人民大会堂的机会，同时也感谢监理公司大力支持，各施工单位协助配合，下面就我公司所做舞台灯光的施工自检情况做一简单的介绍，也恳请各位专家对我们的工作进行指导。

一、工程概况：

贵州省人民大会堂是以会议为主、同时也能满足多种演出形式对舞台设备的不同要求，并与国际的会议中心接轨。

二、 灯光系统

1、 网络系统

贵州省人民大会堂舞台灯光系统方面我公司采用全光纤网络控制系统， 取消传统的DMX分配器和DMX放大器,

网络光纤共有35个点，分布在面耳光、舞台及观众席各处等位置，另从总控制站输出A、B两条DMX信号控制至全数字智能化硅柜，整个调光网络系统就具备以太网控制、DMX控制、无线遥控并行信号传输，并能接入场灯控制系统以及环境照明控制系统 ，当光纤传输万一发生故障时，可紧急起动于无线、DMX512传输信号,以保证主控制信号的接收万无一失。

在网络系统中允许不同品种、品牌的调光台、电脑灯控制台、换色器控制台或其它舞台效果的DMX512、RJ45网络接口除满足所有网络控制台和其它网络设备的接入（主要设备：硅房主网络工作站，灯控室网络工作站，网络文件服务器、网络调光监视器、网络DMX解码/编码器及网络调光硅柜等以太网络接点产品构成） 。

完全符合招标文件要求及投标文件的承诺。

2.控制系统：

我方选用调光控制台为ADB PHOENIX 5XT(凤凰5、国家大剧院、上海大剧院、福建大剧院也选用)。电脑灯控制台也采用了国际知名品牌飞猪III，换色器控制台为画佳 。

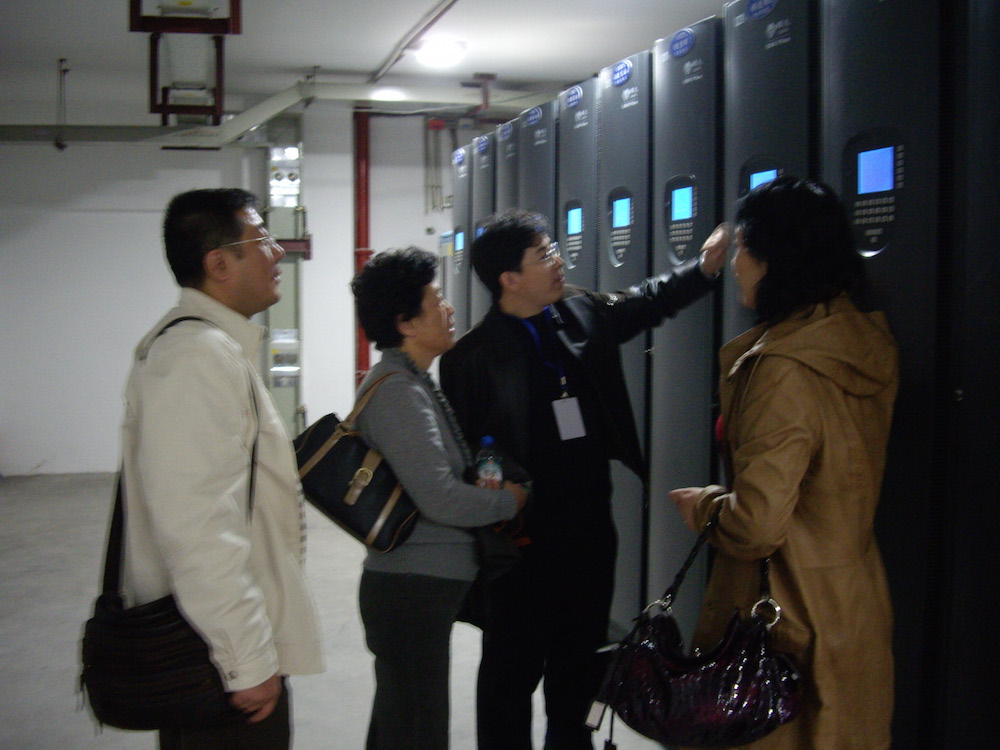

调光硅柜是我公司生产全光纤数字智能化曙光硅柜8台， 2台继电器直通柜。共设调光回路786个，直通号130个，回路分布在面耳光、舞台及观众席各处，满足了不同演出的布光的需求。

3、灯具及其它设备

灯具部份进口、国产为灯具共655只，换色器共200个，电脑图案灯28只，电脑染色灯12只，经过自检和演出单位检测平均照度大于1500LUX,高于设计标准。

4、人员培训

厂家技术人员已对参加培训人员进行现场培训，培训人员已经了解现场灯光设备、配置以及灯光网络系统，设备基本上达到熟练操作，具备单独编程、控制和操作能力、设备维护保养能力。

 三、施工

1、施工进度

我方于2007年10月份开始施工， 截止于2007年12月底舞台灯光系统基本施工完毕，通过自检基本可以满足使用要求， 2008年1月进行演出试用，我方招集舞台灯光所有配合厂家均到现场进行保驾，整个舞台灯光系统设备运行正常。 演出后我方又进行系统的全方位的自测自检，2月底整体的系统已经具备了验收条件。到目前为止我方现场留有技术人员配合业主方召开了3次会议 。所有设备运行正常，没有出现任何问题 。

在施工期间，为了保证大会堂舞台灯光系统保质保量的顺利完工，本着负责的态度我方与监理公司方进行了多次沟通，各种材料、各工序都有监理公司严格把关和监督，使工程顺利的完工。

工程材料进场报验资料6份、工作联系单10份、工程施工检验批10份、施工图38张等。施工资料集全，配合监理完善施工。由于会堂内观众席没有场灯控制系统，在监理公司要求下，我方与施工单位积极配合设计并完善了观众席场灯的控制系统，实现了多点控制 。设备方面采用了进口的控制箱，可以根据业主的不同需要，来变化观众席场灯的控制方式，方便灵活。

2、施工自检方面

在施工期间，我方每次完成一项工作就进行该项工作的自检。并记录结果。其中包括：线槽敷设、线缆敷设、隐蔽工程、硅柜安装、电气设备送电、调光立柜通电运行、绝缘电阻测试、调光台调光运行，灯具、换色器、电脑灯设备调试以及光照度测试等10个检验批。所有测试都在监理的监督下进行，检查符合标准。

3、工程竣工资料的编制

关于竣工验收的编制工作，我方依据贵州省人民大会堂舞台基础灯光系统采购招标文件及技术要求等文件，根据国家舞台灯光系统工程的行业的标准进行编制。其中由5个组成部分。第一，工程管理资料、由开工报告、公司资质证明文件、工程项目施工管理机构、中标通知书、工程合同书5个部分组成。第二，施工技术资料、由施工组织设计方案、技术交底2个部分组成。第三，施工物质资料，由工程材料报验、产品说明书、工程变更联系单、分项、分部检验批验收记录4个部分组成。第四，竣工验收记录由工程概况、竣工验收报告、竣工验收记录表、设备移交清单4个部分组成。第五，竣工图纸，由38张图组成。

四、关于会堂建议方面

由于会堂内有2台ADB调光台，一主一备全部为英文显示，为了满足演出团体的使用，我方建议用我公司和谐系列调光台做一备份台用（功能完全与ADB调光台相同，且具有中英文显示，单机双备份）。这样既满足了国内演出团体的演出使用，又保证了国外演出团体的演出使用 。

五、结束语

 总之，有机会为贵州省人民大会堂舞台灯光系统的工程尽微薄之力而甚感荣幸，我们也以高度的责任感善始善终，尽最大的努力来完成了此项工程！在满足招标文件要求下，我方又在以下几个做了提高：

1、 网络系统实现全光纤技术达到国内外先进水平，为未来灯光系统的升级铺平了道路。

2、 场灯控制系统与舞台灯光控制系统互为备份增加安全可靠性和使用的灵活性。

3、 增加演出工作灯照明，完善了灯光系统。

4、 平均照度高于1500LUX超过设计要求。

希望业主、监理、专家对我方工作提出宝贵意见，弥补我方的不足。我方会进一步的对贵州省人民大会堂舞台灯光系统进行完善，谢谢。


广州市河东电子有限公司

                                           2008-11-30
