HDL建筑智能产品销售部 钟林枫
前言：
本文通过简述大庆博物馆多媒体声光电同步演示系统的系统需求、系统解决方案、控制设备系统构成原理及与其他系统联接方法,希望通过这个机会与更多业内人士一起关注和探讨日益兴旺的博物馆和其它大型场馆智能照明及多媒体声光电同步演示系统应用解决方案。
一、概述
大庆博物馆，大气、凝重、古朴、浑厚、现代。它位于大庆开发区，占地18700平方米,2008年6月开馆,是大庆城市的一张名片，也是对外宣传的一个文化窗口。
大庆博物馆，以质朴无华、现代实用的新颖外观设计理念和与国际接轨的先进建筑思想，呈现出人文与自然融合，历史与现实交汇的卓越风貌。
HDL再次携手鲁迅美术学院艺术工程总公司，双方通过先进的多媒体控制技术和强大的艺术手段共同打造了大庆博物馆最亮点的展区，那就是位于二楼的自然生态展区，通过现代多媒体技术和形象逼真的各种动物标本有机结合，自然生态展区与观众随着美仑美幻的自然变化效果一起走进时光追回的隧道。
恐龙展区入口形似恐龙蛋，用各种恐龙形象营造出远古时空的神秘氛围。
采用开放式场景，分时期及生物链状态布置展品，全方位多角度使用声、光、电，动静并行还原一个远古的恐龙新世界。

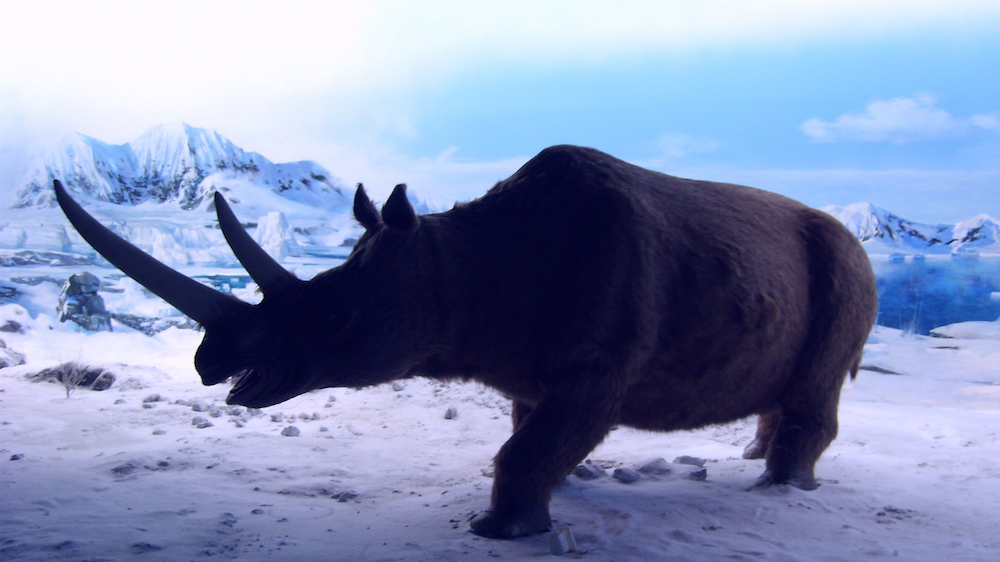

展区还采用全景开放形式，一侧主墙壁设有多通道大屏幕，动态播放该动物群夏季原始生态场景。猛犸象骨架背景为大型冬季迁徙雪景，近处设聚声设备，由猛犸象讲述自己的故事。右侧设大型年代科普展板和考古发掘现场，可参与科普查询和互动项目。观众可通过视觉、听觉、和触觉全方位直观了解这一地区史前特有物种的科普知识。
自然生态展区全景开放，观众站在任何位置都可360°观看景观，视觉开阔通透，给人以一望无际之感。穿越湿地通道设地投动态影像，当观众走来时，爬行动物四散逃开，当观众走开时，又纷纷从四周爬回。
湿地、草原、森林展区均仿动物生态链布置本地区特有的珍惜兽类、禽类标本
。通过特殊的灯光、音响效果，整体景观可产生早晨、中午、黄昏、风雨雷电等自然现象变幻。
二、系统网络构成
大庆博物馆自然生态展区中的演示系统是采用HDL-BUS系统中的SHOW-CONTROL多媒体声光电同步表演系统。其核心部分是SHOW-CONTROL多媒体联动控制软件，它是一款集灯光控制、音频控制、视频控制、表演控制等为一体的多媒体集中控制软件，提供第三方控制接口，方便系统的扩展。
SHOW-CONTROL多媒体声光电同步表演系统主要由多媒体同步表演服务器、基本照明控制模块、舞台效果灯控制器、多功能控制面板、远程红外遥控器等构成。
用于播放视频文件的投影仪通过视频数据线与多媒体同步表演服务器连接；舞
台效果灯具（电脑灯、烟机、LED灯等）与DMX表演控制器之间是采用国际标准的DMX512信号连接，再通过DMX控制模块本身具有的TCP/IP网络信号输出口用以太网连接到网络交换机上；多功能控制面板与基本照明模块之间是采用RS485总线连接的，并通过HDL-BUS总线交换机转换成TIP/IP网络信号连接到网络交换机上。
三、主要系统硬件
本项目采用的HDL-BUS系统硬件主要有：
1、12路10A智能调光器：对展区内的大功率PAR灯和射灯进行调光控制，结合场景的自然变化实现对动物标本光照度的变化。
2、6路荧光灯调光模块：对展区内的背景画中的荧光灯进行调光控制，创造出日出、日落、黄昏等自然效果。
3、 DMX控制模块：对展区内使用的电脑摇头灯、变色灯等效果灯进行场景控制。

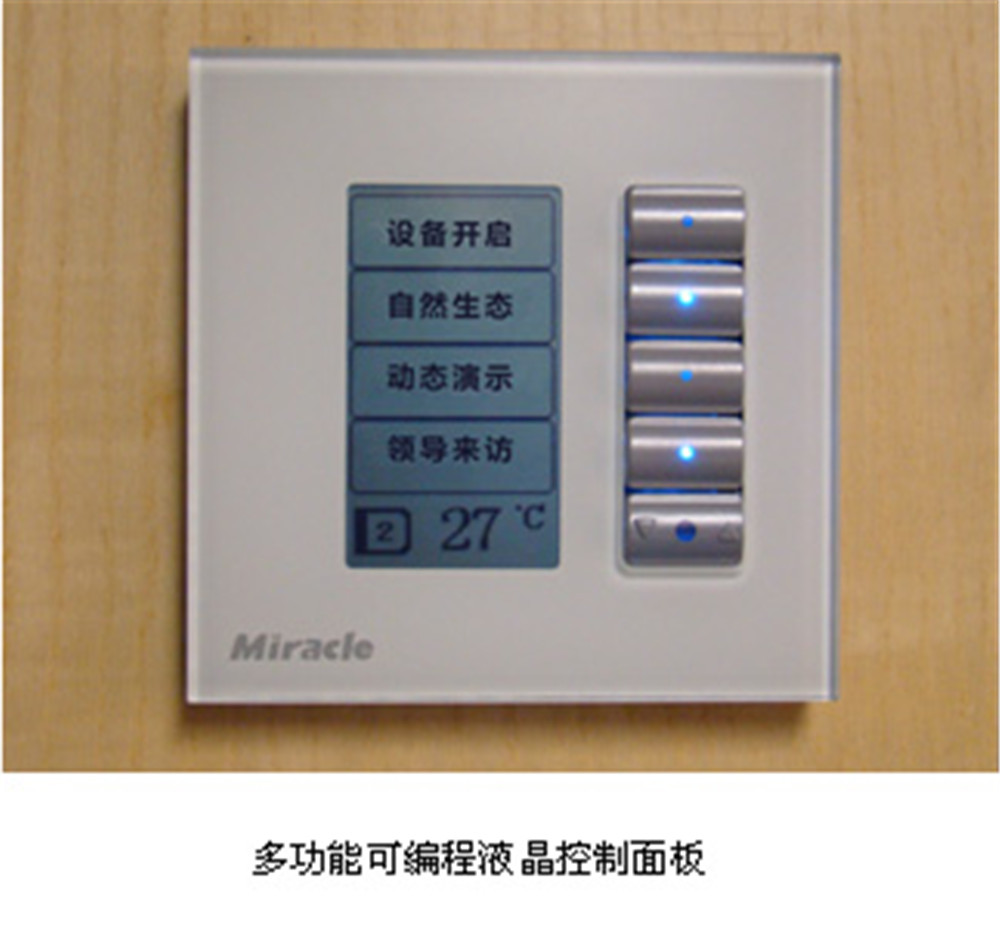

4、 多功能可编程控制面板：用于存储灯光场景和表演程序。

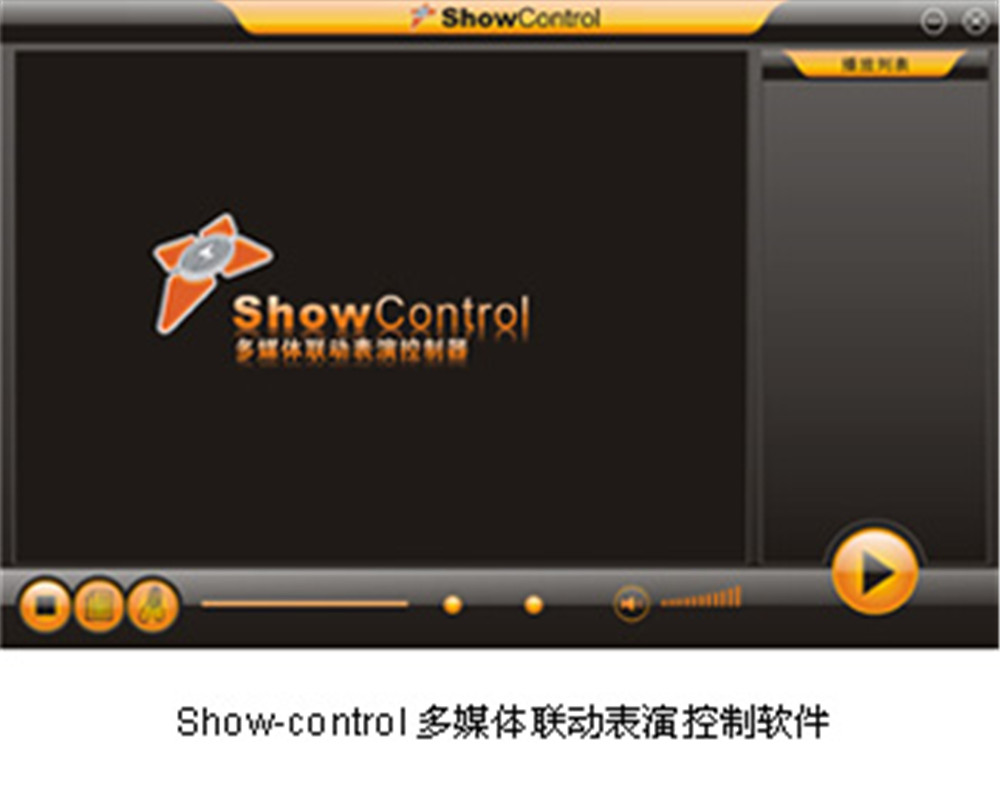

5、 SHOW-CONTROL多媒体联动控制软件：
安装在灯光控制服务器中，它能根据用户需要，对音频和视频系统进行控制。同时，通过网络可对HDL-BUS系统、HDL-NET系统及第三方提供的系统或设备进行控制。通过艺术与科技的结合，完成一系列用户需要或满意的效果，从而达到声光电同步表演的目的，给人带来耳目一新的身心感受。
6、 红外遥控器：用于远程启动表演程序和照明场景。
7、 6路智能开关模块：对展区内的常规开关照明灯具、频闪灯等灯具进行开关控制。
四、系统解决方案
现代的博物馆和多功能性场馆的功能需求越来越高，对场馆内采用的控制系统和展示技术也提出了新的要求。大庆博物馆自然生态展区是馆内新建的一个展区，在展示手段上，充分运用了现代艺术手法和先进多媒体控制技术等手段，除传统的陈列外，还以互动方式将标本与观众拉近，使自然之物和人完美地融合。
现代博物馆和多功能展示场所采用的灯具种类繁多。其功能及控制方式均不同。
轨道可调光筒灯，用做动物标本的背光和面光，PAR灯配备换色器，用做动物标本的逆光。系统硬件采用HDL-MD1210智能调光控制器进行调光控制。
日光灯（配备可调光电子镇流器），用做展区背景画的变化，如蓝天、
晚霞等；系统硬件采用HDL-MRDA06数字调光接口模块进行调光控制。
云灯、雨灯、频闪灯、水灯，分别用做跑云、投影在湖面上水纹、下雨以及电闪的效果；系统硬件采用HDL-MR 0610智能开关模块进行控制。
多媒体声光电控制服务器，用来装载音频、视频、SHOW-CONTROL多媒体联动控制软件。

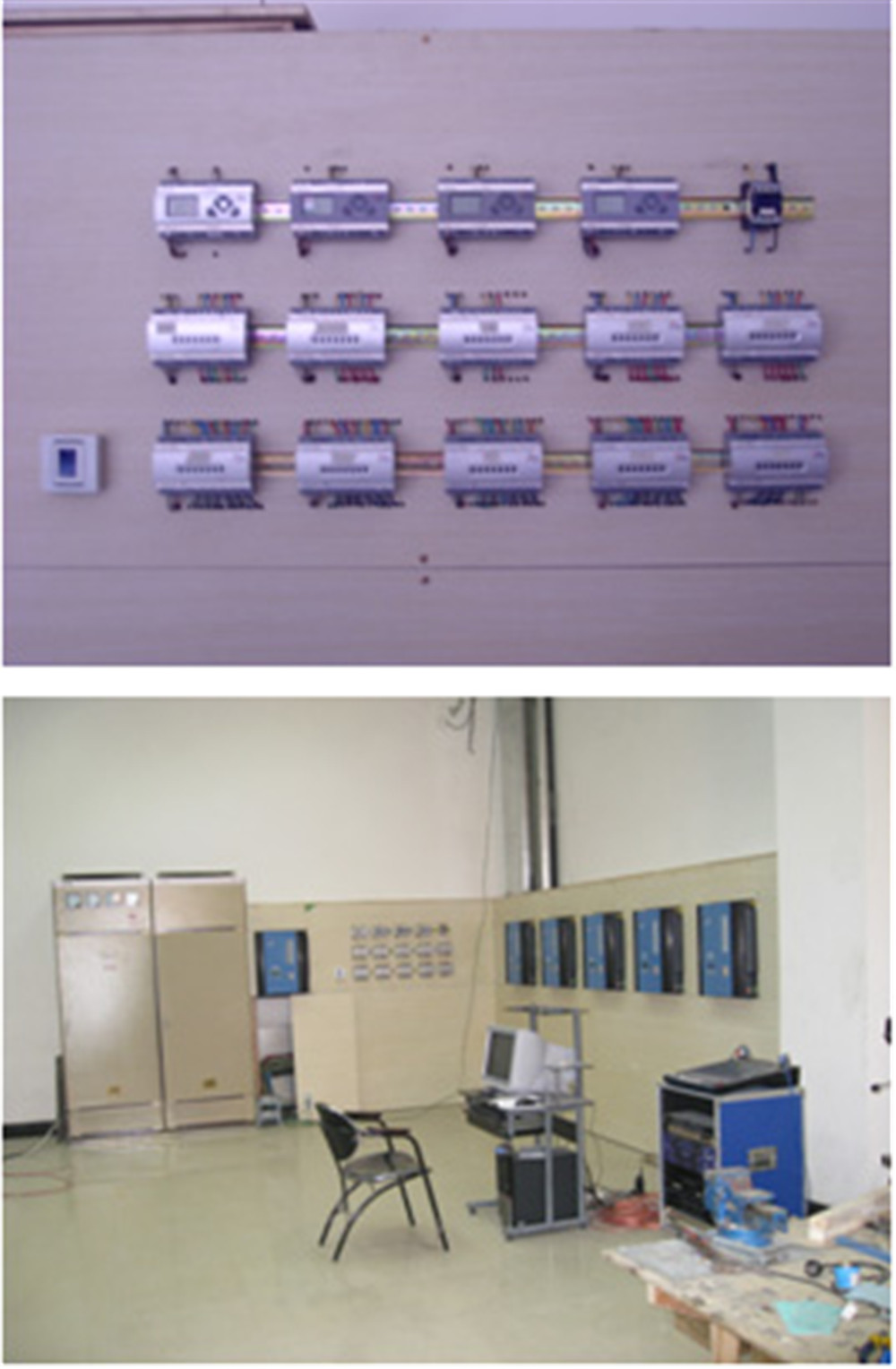

以上设备分别安装中央控制室内，可控制面板采用标准86盒墙装方式安装在展厅最方便讲解员接触的地方，HDL-BUS建筑智能控制产品硬件用一条HDL-BUS总线实现智能控制，布线安装非常灵活，可以和强电同槽、共管，中央控制室的多媒体声光电控制服务器用以太网信号与系统硬件连接。
与其他系统的联动：系统可以通过系统元件，接受其他系统或工作人员发出的干结点信号，实现消防系统、保安系统、音响系统、会议系统的联动，使控制的灯光或设备进行及时变化。
五、采用SHOW-CONTROL多媒体声光电同步表演系统的优越性
1、布线简单，维护方便。
照明线路设计简单，系统安装方便，操作维护容易。根据环境及用户需求的变化，只需做软件修改设置或少量线路改造，就可以实现照明布局分布式控制系统改变和功能扩充。
2、 丰富多彩的艺术效果。
实现多种照明效果多种照明控制方式，可以使博物馆内的动物标本具备多种艺术效果，为动物标本增色不少。不同色彩的光给予了博物馆生命力，使整个场景更加生动，艺术性更强，给人丰富的视觉效果和美感。按其不同时间、不同用途、不同的效果，采用相应的预设置场景进行控制，可以达到丰富的艺术效果。
3、 管理维护方便。
HDL建筑智能照明控制系统对照明的控制是以模块式的自动控制为主，手动控制为辅，照明预置场景的参数以数字式存储在控制面板中，这些信息的设置和更换十分方便，使博物馆的照明管理和设备维护变得更加简单。同时整个演示程序也存储在面板上，当有游客进入时，讲解员只需轻轻的一按，演示程序将自动关闭一切不需要的灯光场景，进入一个声光电同步的表演节目。
4、 延长光源的寿命。
延长光源寿命不仅可以节省大量资金，而且大大减少更换灯具的工作量，降低了照明系统的运行费用，管理维护也变得简单了。
无论是热辐射光源，还是气体放电光源，电网电压的波动是光源损坏的一个主要原因。因此，有效地抑制电网电压的波动可以延长光源的寿命。
5、良好的节能效果
HDL建筑智能照明控制系统借助各种不同的“预设置”控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。这种自动调节照度的方式，只有当必需时才把灯点亮或点到要求的亮度，利用最少的能源保证所要求的照度水平，节电效果十分明显，一般可达30%以上。此外，智能照明控制系统中对馆内荧光灯等进行调光控制，由于荧光灯采用了有源滤波技术的可调光电子镇流器，降低了谐波的含量，提高了功率因数，降低了低压无功损耗。
六、结束语
随着社会经济和科技的不断发展，博物馆和其它大型场馆的智能照明及多媒体应用解决方案越来越受到业主和设计师的重视。
多媒体声光电同步演示技术是成功地将智能化照明技术、多媒体演示技术、舞美艺术和展览馆艺术有机结合在一起。网络化、智能化同步的准确性、可靠性和操作的简便性是大庆博物馆自然景观演示控制系统的亮点。
